60P12型数控送料液压平板冲孔机

发布时间:2020-04-06

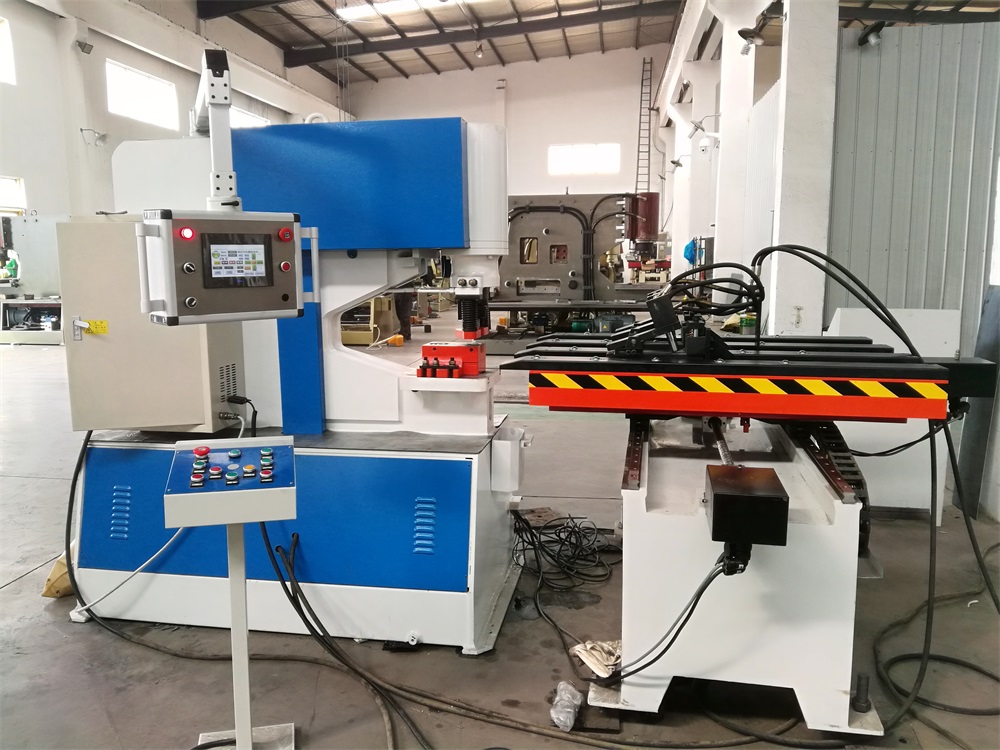

安徽亚联冲剪机床制造有限公司生产的SK46YL系列数控送料液压平板冲孔机,是针对各种平板、联接板进行冲孔和打字等作业的高精度、高效节能的自动化加工设备。

数控液压冲孔机适用于板厚6~30mm的中、低剪切强度的中厚板加工,主要应用于送变电铁塔、通讯杆塔、桥梁隧道施工、钢结构、建筑模板、金属结构件、汽车制造等行业。

该机型是由单工位(单头冲)或双工位冲孔机(双头冲)也可选用安徽亚联的多功能联合冲剪机作为工作母机,结合数控送料机,改变原液压系统回路,配套数控或PLC工控系统,增加线路控制完成冲孔作业。冲孔时生产线手动/自动可以切换,操作方便,可以连续生产。

工作母机一般选定冲压力为90吨、120吨、160吨、200吨或250吨机型.Y轴送料行程一般范围为500~1000mm,X轴送料行程一般范围±500~±1500mm。具体也可以根据客户要求来定制生产,以满足特定的加工要求。

SK46YL系列数控送料液压平板冲孔机结构组成部分为:冲孔母机、冲压模具单元、压料退料装置、数控移动送料装置、夹钳装置、托料板装置、定位装置、电控系统、数控系统、液压系统、润滑系统等。

冲孔生产线数控系统由上位计算机、PLC、外部开关等组成,可实现CAD/CAM直接转换,并具备冲孔前对孔位的预演和复检功能,操作方便。具体工艺流程如下:程序准备-自动上料(可选项)-定位-夹钳夹料-按程序送料并冲孔-冲压完成-工件至下料位(零位/原点)-夹钳松料-自动下料(可选项)-码垛(可选项)

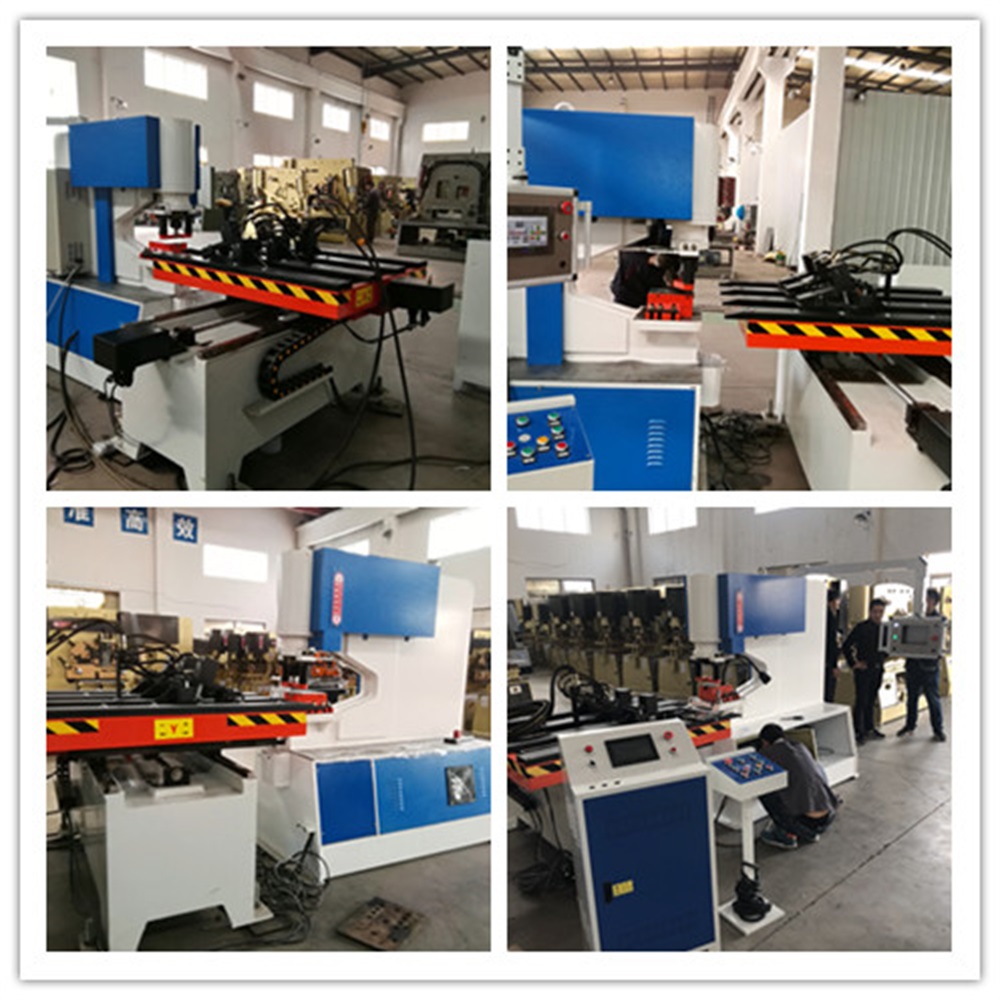

细节展示 Detail dicplay


SK46YL系列数控送料液压平板冲孔机 主要技术参数



亚联数控送料液压冲孔机组型号

SK46YL-200P30

SK46YL-160P25

SK46YL-120P20

SK46YL-90P16

单头冲孔机型号(可选配联合冲剪机)

G46YL-200

G46YL-160

G46YL-120

G46YL-90

安徽亚联数控送料机型号

P30

P25

P20

P16

冲孔工位数量

单工位

液压油最小用量

600L

500L

液压泵工作压力

25MPa

平板送料冲孔机组总功率

17.5kw

13.25kw

13.25kw

9.25kw

被冲孔板材强度参照

Q235

最 大 冲

孔 尺 寸

单次冲压

δ35×Φ38mm

δ30×Φ35mm

δ25×Φ32mm

δ20×Φ30mm

连续冲压

δ30×Φ38mm

δ25×Φ35mm

δ20×Φ32mm

δ16×Φ30mm

加工平板长宽范围(一次装夹)

1050×800mm(可按要求定制)

加工平板厚度范围

6~30mm

6~25mm

6~20mm

6~16mm

平板冲孔频率

8~11/min

8~12/min

8~13/min

8~14/min

压料/退料/落料方式

液压压料,自动退料,前通道落料/侧通道落料 可选。

平板冲孔机结构

分体式(主机+送料机+液压站+控制台)

润滑方式

微电脑自动润滑,周期可调。

供电方式

交流三相电 380V 50Hz

机组最小占位尺寸(左右*前后

4500×4500mm

4250×4000mm

4000×3850mm

3750×3700mm

数控平板冲孔机总质量

8200kg

7200kg

5000kg

3800kg

冲孔机

参数

冲压力

2000KN

1600KN

1200KN

900KN

喉口深度

800mm(可按要求定制)

油缸行程可调节范围

40~80mm

35~80mm

30~80mm

25~80mm

最大装模高度

415mm

385mm

355mm

315mm

外形尺寸前后×左右×

2360×1380×2370mm

1900×1290×2270mm

1800×1060×2070mm

1600×930×1890mm

送料机

参数

送料机机架结构

板管复合式  高强度加重型

平板托料辅助

输送球钢板平台,左、右各1

定位精度

±0.20mm/m

X轴最大安全行程

1000mm

Y轴最大安全行程

750mm

送进速度

5~15m/min

送料机总功率

2500W

2250W

2250W

1750W

X/Y轴滚珠丝杆

4040/4040

3240/4040

3240/4040

3240/4040

矩形直线导轨

35mm

液压夹钳数量

2 pcs(可按要求定制)

伺服电机及驱动器数量

2 set(台达/信捷可选)

运行模块控制系统

亚联CNC/PLC

外形尺寸(前后×左右×

2300×2100×1300mm

2300×2100×1250mm

2300×2100×1200mm

2300×2100×1150mm
