Q35KL-90

发布时间:2016-3-2

视频展示:

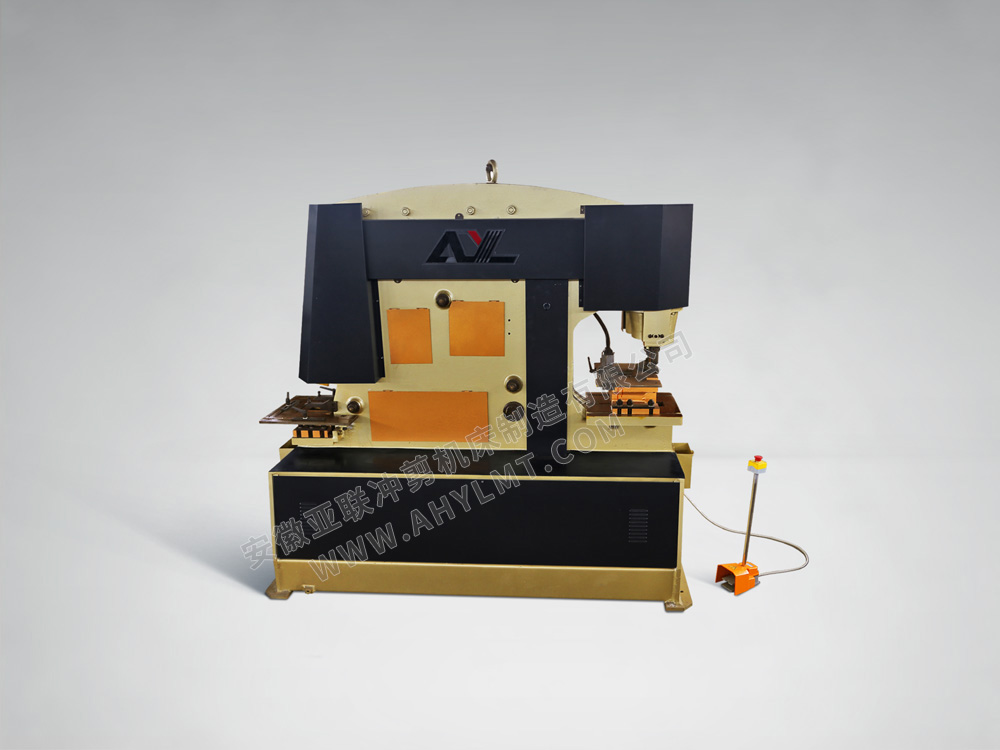

正面


背面


性能特点

Performance
采用液压传动,本系列机床适用于塑性材料的冲裁、拉伸和压制工艺。如板材的冲裁、弯曲、拉伸、精冲、冷挤压金属零件。

Adopts hydraulic drive, this series machine is suitable for the plastic material of blanking, drawing and pressing process. Such as sheet metal blanking, bending, stretching, fine blanking, the cold extrusion of metal parts.

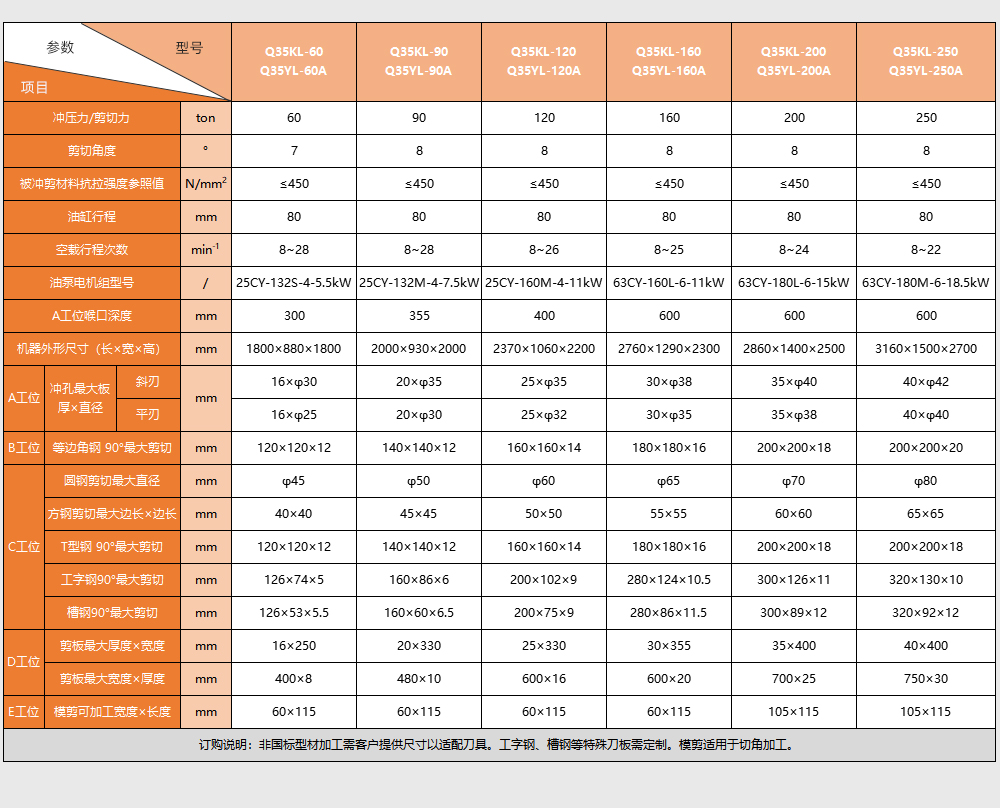

多功能液压联合冲剪机技术参数

Parameter of multi-function hydraulic ironworker

型号 压力(T) 可剪最大板厚(mm) 板料强度(N/mm²) 剪切角(°) 一次行程剪板尺寸(厚*宽)(mm) 滑块行程(mm) 行程次数(times/min) 吼口深度(mm) 冲孔厚度(mm) 最大冲孔直径(mm) 主电机(KW) 外形尺寸(长*宽*高)(mm)
Q35YL-60 60 16 ≤450 7 16*250  8*400 80 9-25     300 16 25 5.5 1800*880*1800
Q35YL-90
90 20 ≤450
8 20*330  10*480 80 12-28 355 20 30 7.5 2000*930*2000
Q35YL-120 120 25 ≤450
8 25*330  16*600     80 12-28 400 25 35 11 2370*1290*2400
Q35YL-160 160 30 ≤450
8 30*335  20*600 80 12-28 600 28 35 11/15 2760*1290*2400
Q35KL-200 200 40 ≤450
8 35*400  25*700 80 10 600 35 40 15/18.5 3000*1400*2600
Q35KL-250 250 50 ≤450
8 40*400  30*750 80 10 600 40 40 18.5/22 3300*1560*2800




工字钢、槽钢、则需特殊订货

H-steel, hannel steel need to be customized

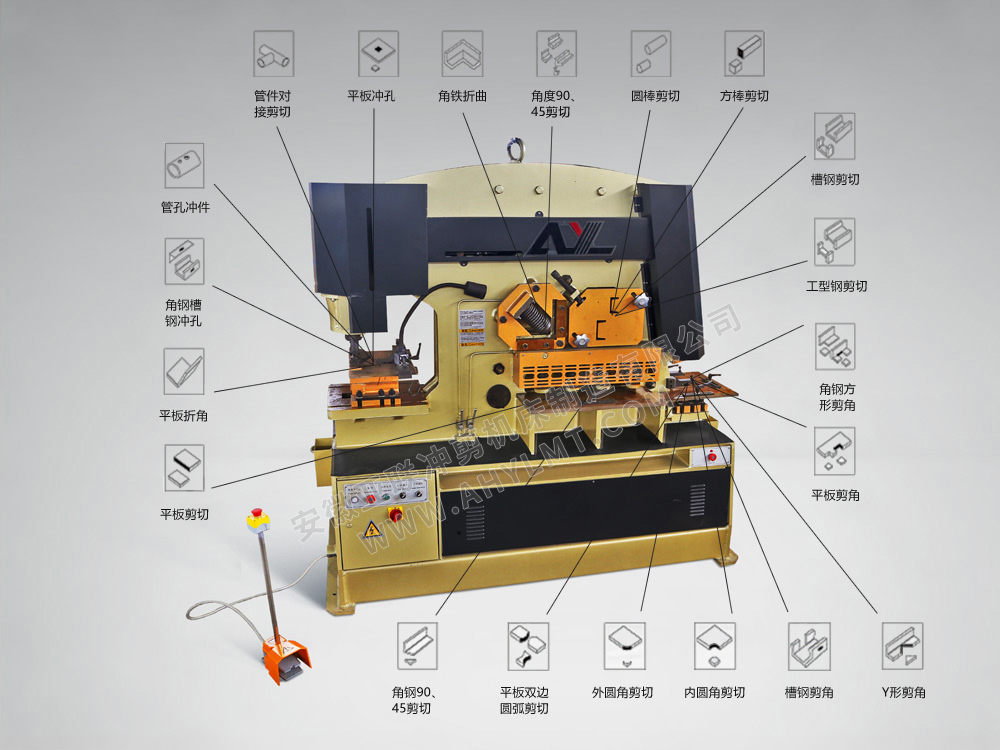

 型钢种类

 圆钢

 方钢

 等边角钢

 T型钢

 工型钢

 槽钢

 90°剪切

 45°剪切

 90°剪切

 45°剪切

 断面













 Q35YL-60

45

 40*40

 120*120*12

 70*70*8

 120*120*12

 60*60*8

 126*74*5

 126*53*5.5

 Q35YL-90

 50

 45*45

 140*140*12

 70*70*10

 140*140*12

 70*70*10

 160*86*6

 160*60*6.5

 Q35YL-120

 60

 50*50

 160*160*14

 80*80*7

 160*160*14

 80*80*10

 200*102*9

 200*75*9

 Q35YL-160

 65

 55*55

 180*180*16

 80*80*10

 180*180*16

 80*80*10

 280*124*10.5

 280*86*11.5

 Q35KL-200

 70

 60*60

 200*200*18

 100*100*10

 200*200*18

 80*80*10

 300*126*11

 300*89*12

 Q35KL-250

 80

 65*65

 200*200*20

 120*120*16

 200*200*18

 80*80*10

 320*130*10

 320*92*12

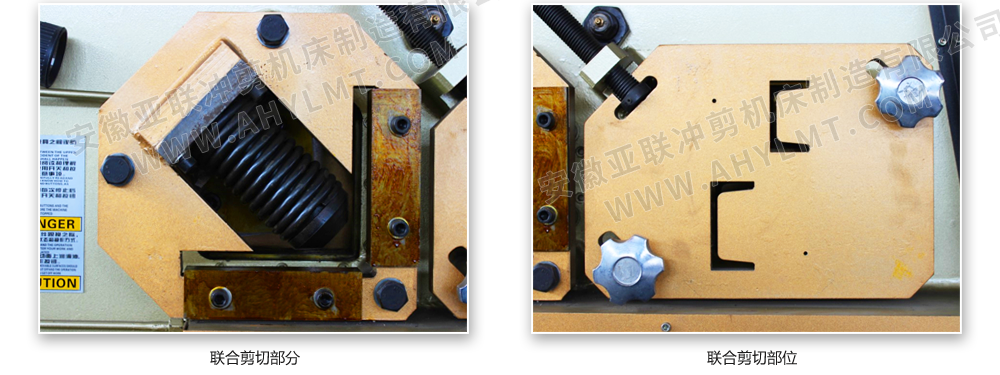

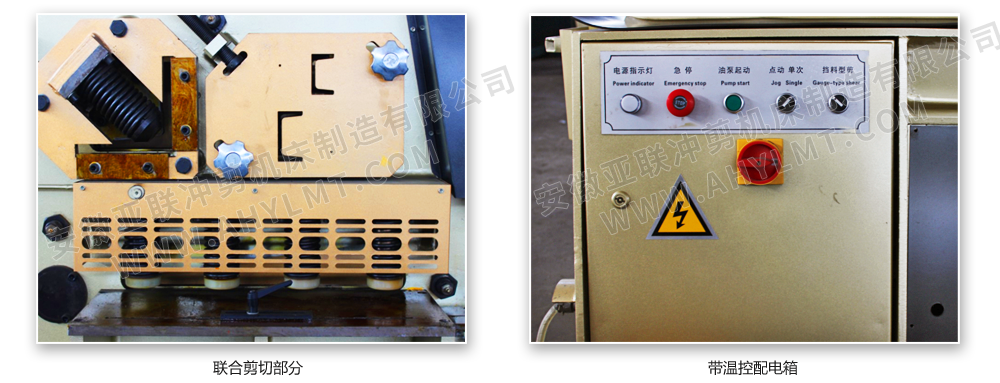

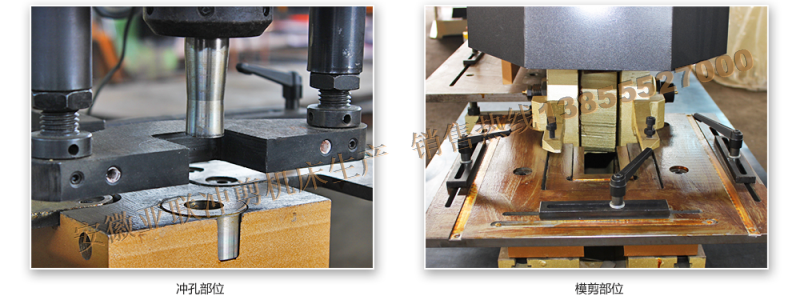

产品细节

Product details
