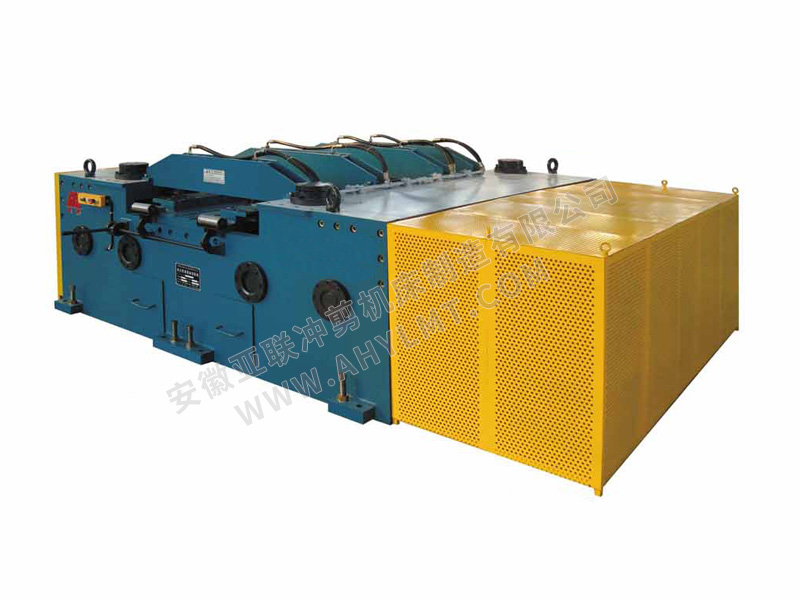

卧式纵梁翼面剪板机

发布时间:2016-3-4


性能特点

1、全新设计,国内外均无该产品及生产工艺。
2、将两台液压闸式剪板机设计为一台卧室双工位剪切机,完成汽车大梁两个垂直面的剪切。
3、通常剪板机切面是直线平面,纵梁翼式剪板机剪切到时两条非平行,且橡胶的直线平面,通常称:变截梁。
4、为保证两翼面高度尺寸精度,在传统剪板机的压料基础上,增加了90度方向向下压料。
5、在汽车大梁进、出剪切时,设计有连锁抬起机构,即保证工件滚动进出,有保证机床剪切安全。
6、为了保证同一大梁两翼面的剪切,在剪切开始端设计有可移动、调节的定位挡料装置。
7、该机床的内档设计有两个移动的废料箱。
材料:16Mnmo,材料抗拉强度:~880Mpa
料厚:4-8mm
宽度:230-350mm
翼高:72-80mm
长度:制件全场5000-12000mm
质量:翼面高度误差±0.2mm,切割全长直线误差小于±0.2mm。
效率:剪切工作时间(含辅助上下料时间)应控制在单片1人1分钟内。
