Q35YL-160

发布时间:2016-3-2

  产品名称:Q35YL-160T亚联多功能液压联合冲剪机

  分类属性:双油缸 机械式压料 单泵或双联泵驱动(可选)五工位 多功能


  冲剪机概述:

  ※ 安徽亚联液压冲剪机设计精巧,大、小组件结构尺寸皆在数控加工中心上一次完成,配件互换性强。机架采用优质钢板焊接,去应力处理,足够的强度和刚性保证了冲剪机结构的稳定。

  ※ 亚联专用金属油漆全方位喷涂,工业风外观。

  采用液压传动,噪音小,动力足,超大容量油箱配备风冷散热装置,可满足长时间工作要求。

  ※ 机械式常规压料装置,调整便捷,简单耐用。

  机器设有ABCDE五个加工工位,其中A是独立冲压工位,冲压行程自由调节,可满足对被加工工件的冲孔、剪切、折弯和浅拉深压型等基本操作;BCDE是联合剪切工位,选配不同的安徽亚联高品质刀具模具,可对扁钢、平板、方钢、圆棒、角钢、L型钢、T型钢、工字钢、槽钢及Z型钢等主要常见实心型材进行裁断、切边、倒角与模剪等加工工艺要求。

  ※ 常规喉口深度,可满足大部分产品的加工需求,也可根据客户需求定制加深喉口尺寸,利于更大尺寸工件的加工。

  单电机油泵组驱动,双脚踏开关控制为常规配置,自由切换加工工位。也可定制双联泵组驱动,独立分开操作,效率翻倍。

  ※ 工作台高度采用人体工位设计,操作感舒适。

  ※ 大台面工作台板,带刻度标尺的T型槽,便于工装模具的自由安装和调整,也便于配套冲压自动化周边设备的安装。

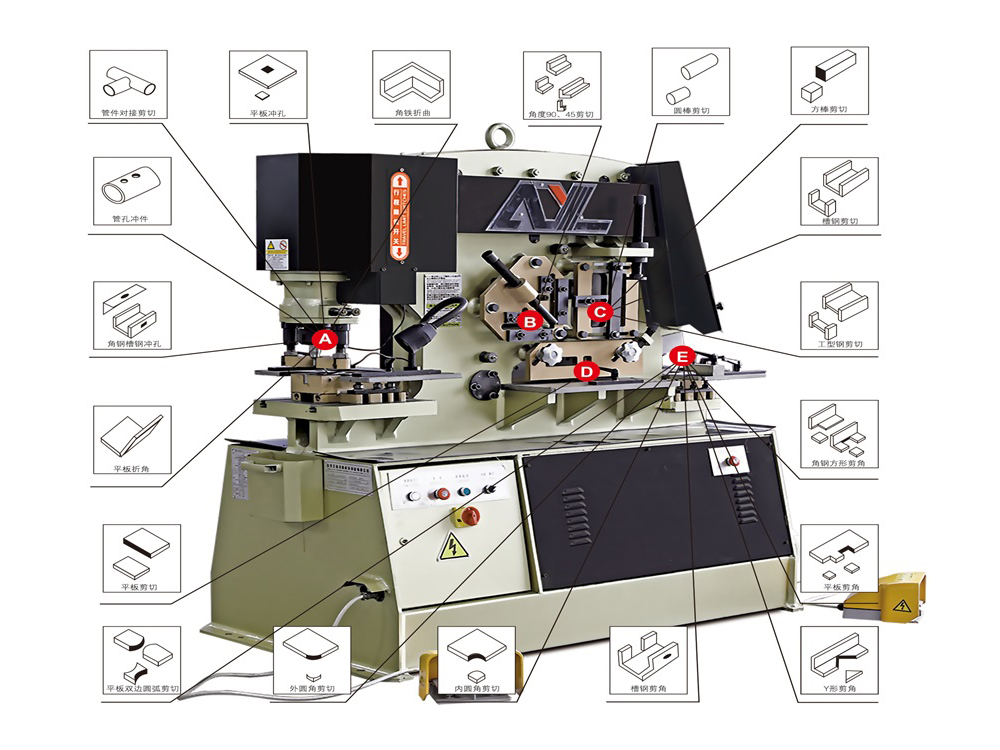

  亚联冲剪机结构与功能示意图


安徽亚联Q35YL系列液压联合冲剪机结构和功能示意图

  标注:

  A是独立冲压工位,B、C、D、E是联合剪切工位

  A冲压工位: 冲孔、折弯、压型专用

  B角钢工位: 角钢剪切专用

  C型剪工位: 方钢、圆棒、工钢、槽钢多用途剪切专用

  D剪板工位: 中厚平板料切断专用

  E模剪工位:  切边、倒角、模剪专用



亚联冲剪机Q35YL-160技术参数表:


名    称

多功能液压联合冲剪机(机械式压料)

格型号

Q35YL-160 (旧型号Q35Y-30)

生产厂家

安徽亚联冲剪机床制造有限公司

冲剪机品牌

铔联


主 要 参 数



单位



冲孔压型工位油缸压力

KN

1630

联合剪切工位油缸压力

KN

800

剪切角度

°

8

被加工材料抗拉强度参照值

N/mm2

≤450

油缸最大行程

mm

80

空载行程次数

min-1

8~25

油泵电机组型号

-

63CY-160L-6-11kW

冲压A工位喉口深度

mm

600

加 工 能 力

冲压A工位

平刃冲孔最大板厚×直径

mm

30×φ35

斜刃冲孔最大板厚×直径

mm

30×φ38

角钢B工位

等边角钢 90°最大剪切

mm

180×180×16

等边角钢 45°最大剪切

mm

80×80×10

型剪C工位

圆钢剪切最大直径

mm

Φ65

方钢剪切最大边长×边长

mm

55×55

T型钢 90°最大剪切

mm

180×180×16

工字钢90°最大剪切

mm

280×124×10.5

槽钢90°最大剪切

mm

280×86×11.5

剪板D工位

剪板最大厚度×宽度

mm

30×355

剪板最大宽度×厚度

mm

20×600

模剪E工位

模剪可加工宽度×长度

mm

60×115

联合冲剪机外形尺寸(长×宽×高)

mm

2760×1290×2300

液压联合冲剪机重量估值

kg

6300

马鞍山联合冲剪机价格

YUAN

/

冲剪机价格和更多参数详情,敬请联系亚联冲剪机生产厂家或当地冲剪机经销商

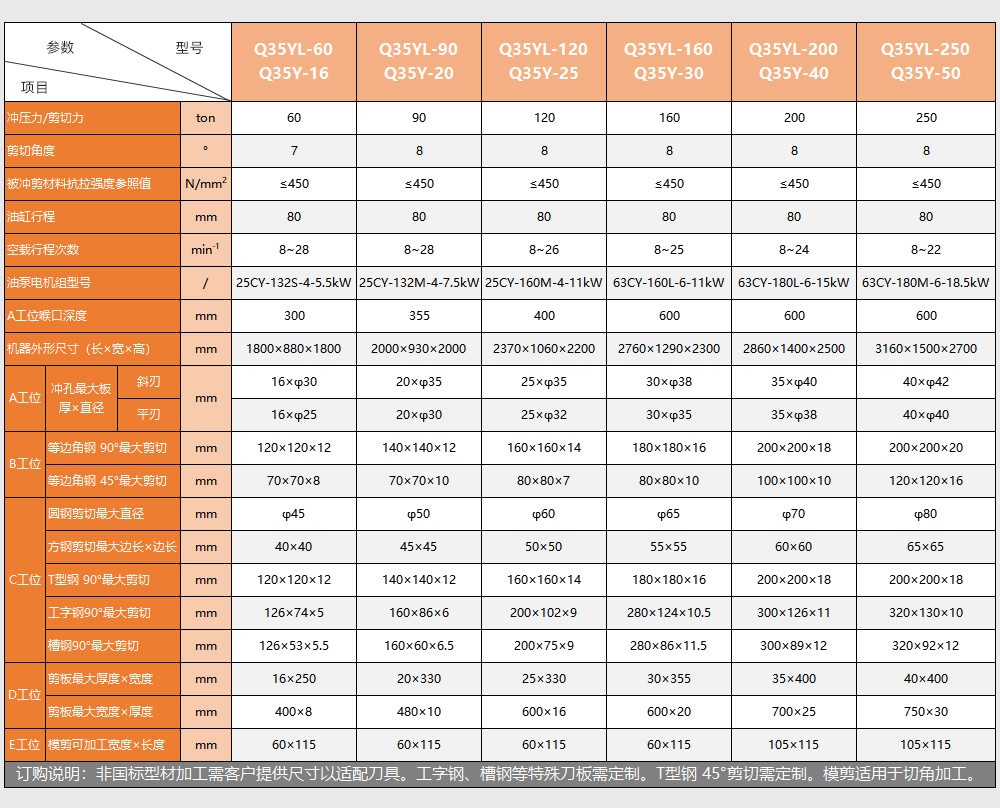

亚联Q35YL系列液压联合冲剪机技术参数多型号对照表

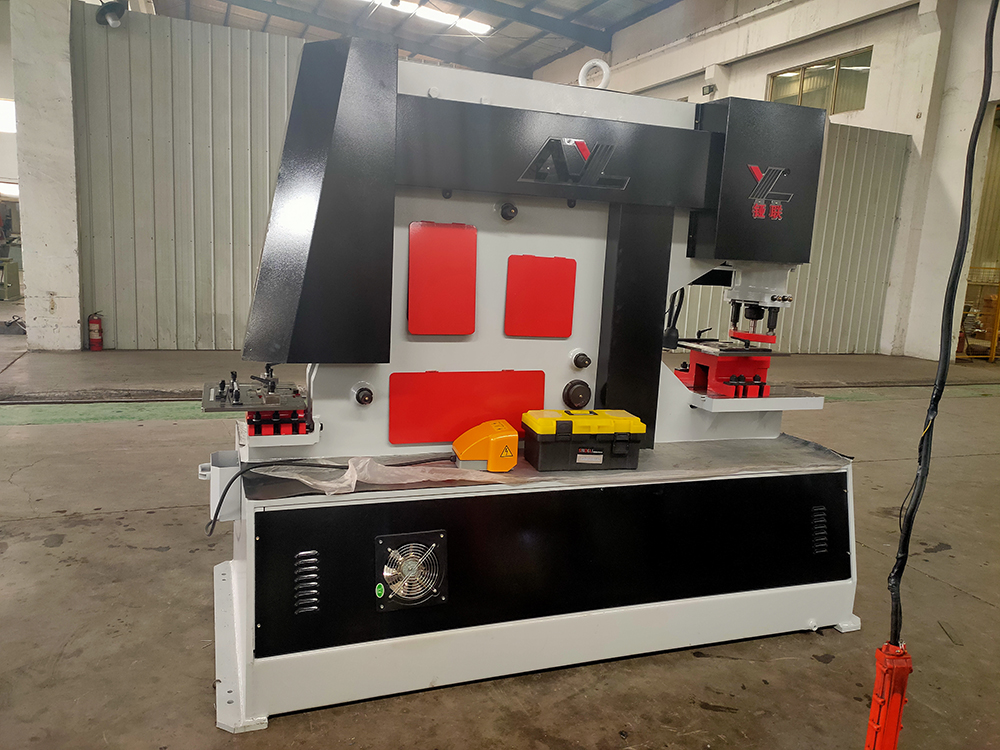

亚联冲剪机Q35YL-160产品实拍

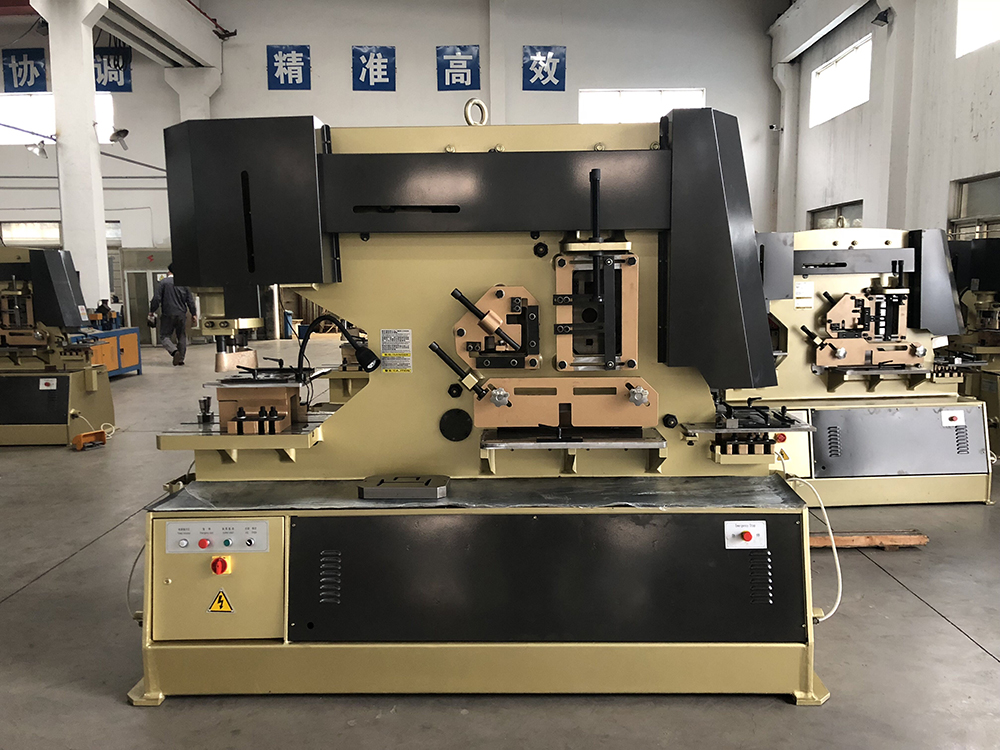

160T正面图

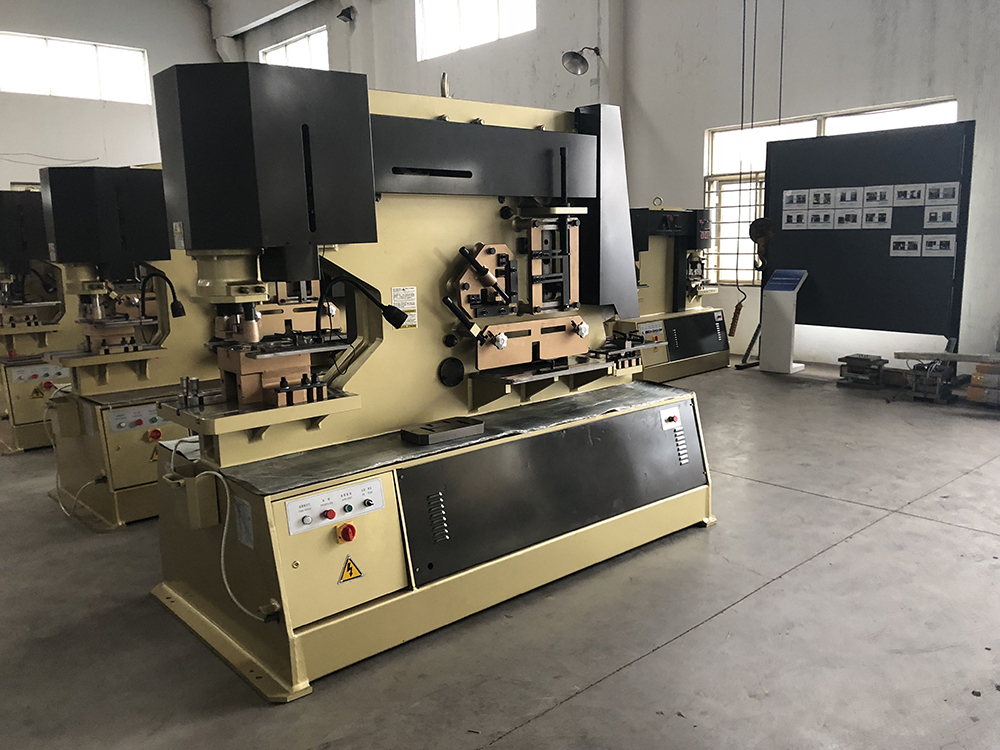

160T正面45度图

160T反面45度

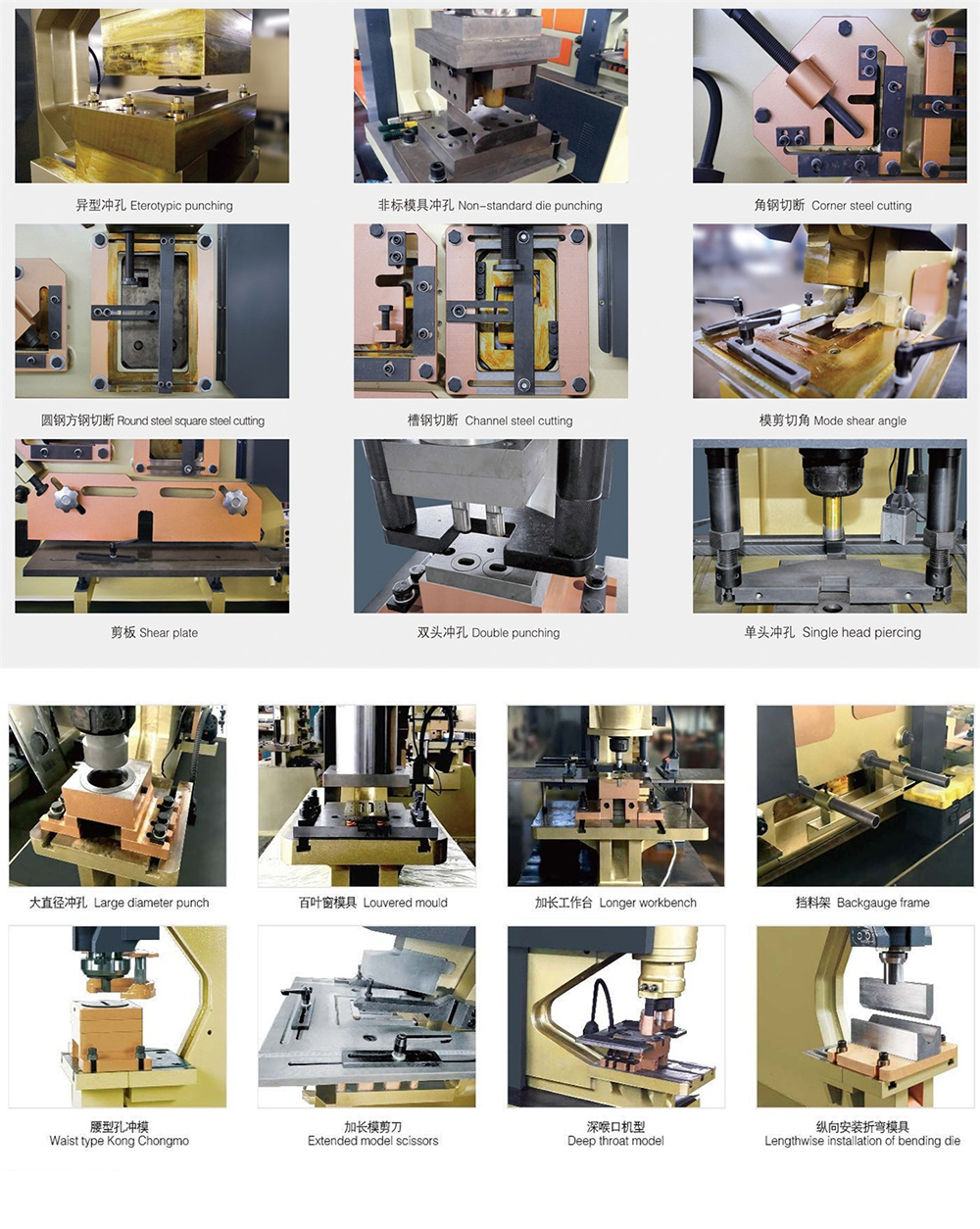

亚联冲剪机产品细节组图
