Q35YL-90
发布时间:2016-3-2
产品名称:Q35YL-90T亚联多功能液压联合冲剪机
分类属性:双油缸 机械式压料 单泵或双联泵驱动(可选)
五工位 多功能
冲剪机概述:
※ 安徽亚联液压冲剪机设计精巧,大、小组件结构尺寸皆在数控加工中心上一次完成,配件互换性强。机架采用优质钢板焊接,去应力处理,足够的强度和刚性保证了冲剪机结构的稳定。
※ 亚联专用金属油漆全方位喷涂,工业风外观。
※ 采用液压传动,噪音小,动力足,超大容量油箱配备风冷散热装置,可满足长时间工作要求。
※ 机械式常规压料装置,调整便捷,简单耐用。
※ 机器设有A、B、C、D和E五个加工工位,其中A是独立冲压工位,冲压行程自由调节,可满足对被加工工件的冲孔、剪切、折弯和浅拉深压型等基本操作;B、C、D和E是联合剪切工位,选配不同的安徽亚联高品质刀具模具,可对扁钢、平板、方钢、圆棒、角钢、L型钢、T型钢、工字钢、槽钢及Z型钢等主要常见实心型材进行裁断、切边、倒角与模剪等加工工艺要求。
※ 常规喉口深度,可满足大部分产品的加工需求,也可根据客户需求定制加深喉口尺寸,利于更大尺寸工件的加工。
※ 单电机油泵组驱动,双脚踏开关控制为常规配置,自由切换加工工位。也可定制双联泵组驱动,独立分开操作,效率翻倍。
※ 工作台高度采用人体工位设计,操作感舒适。
※ 大台面工作台板,带刻度标尺的T型槽,便于工装模具的自由安装和调整,也便于配套冲压自动化周边设备的安装。

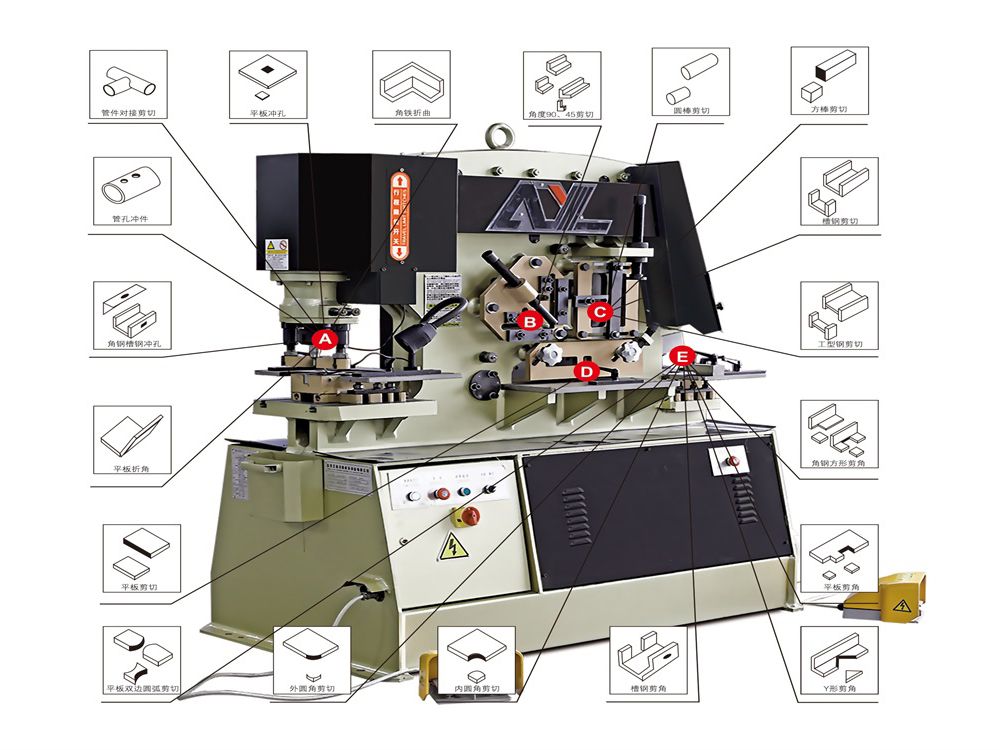

标注:
A是独立冲压工位,B、C、D、E是联合剪切工位
A冲压工位: 冲孔、折弯、压型专用
B角钢工位: 角钢剪切专用
C型剪工位: 方钢、圆棒、工钢、槽钢多用途剪切专用
D剪板工位: 中厚平板料切断专用
E模剪工位: 切边、倒角、模剪专用
名 称 |
多功能液压联合冲剪机 |
规格型号 |
Q35YL-90 (旧型号Q35Y-20) |
生产厂家 |
安徽亚联冲剪机床制造有限公司 |
冲剪机品牌 |
铔联 |
主 要 参 数 |
|||
项 目 |
单位 |
参 数 |
|
冲孔压型工位油缸压力 |
KN |
920 |
|
联合剪切工位油缸压力 |
KN |
450 |
|
剪切角度 |
° |
8 |
|
被加工材料抗拉强度参照值 |
N/mm2 |
≤450 |
|
油缸最大行程 |
mm |
80 |
|
空载行程次数 |
min-1 |
8~28 |
|
油泵电机组型号 |
- |
25CY-132M-4-7.5kW |
|
A冲压工位喉口深度 |
mm |
355 |
|
加 工 能 力 |
|||
A冲压工位 |
冲孔最大板厚×直径 |
mm |
20×φ35 |
B角钢工位 |
等边角钢 90°最大剪切 |
mm |
140×140×12 |
等边角钢 45°最大剪切 |
mm |
70×70×10 |
|
C型剪工位 |
圆钢剪切最大直径 |
mm |
Φ50 |
方钢剪切最大边长×边长 |
mm |
45×45 |
|
T型钢 90°最大剪切 |
mm |
140×140×12 |
|
T型钢 45°最大剪切 |
mm |
70×70×10 |
|
工字钢90°最大剪切 |
mm |
160×86×6 |
|
槽钢90°最大剪切 |
mm |
160×60×6.5 |
|
D剪板工位 |
剪板最大厚度×宽度 |
mm |
20×330 |
剪板最大宽度×厚度 |
mm |
10×480 |
|
E模剪工位 |
模剪可加工宽度×长度 |
mm |
60×115 |
联合冲剪机外形尺寸(长×宽×高) |
mm |
2000×930×2000 |
|
液压联合冲剪机重量估值 |
kg |
2500 |
|
马鞍山联合冲剪机价格 |
YUAN |
/ |
|
冲剪机价格和更多参数详情,敬请联系冲剪机生产厂家或当地冲剪机经销商 |

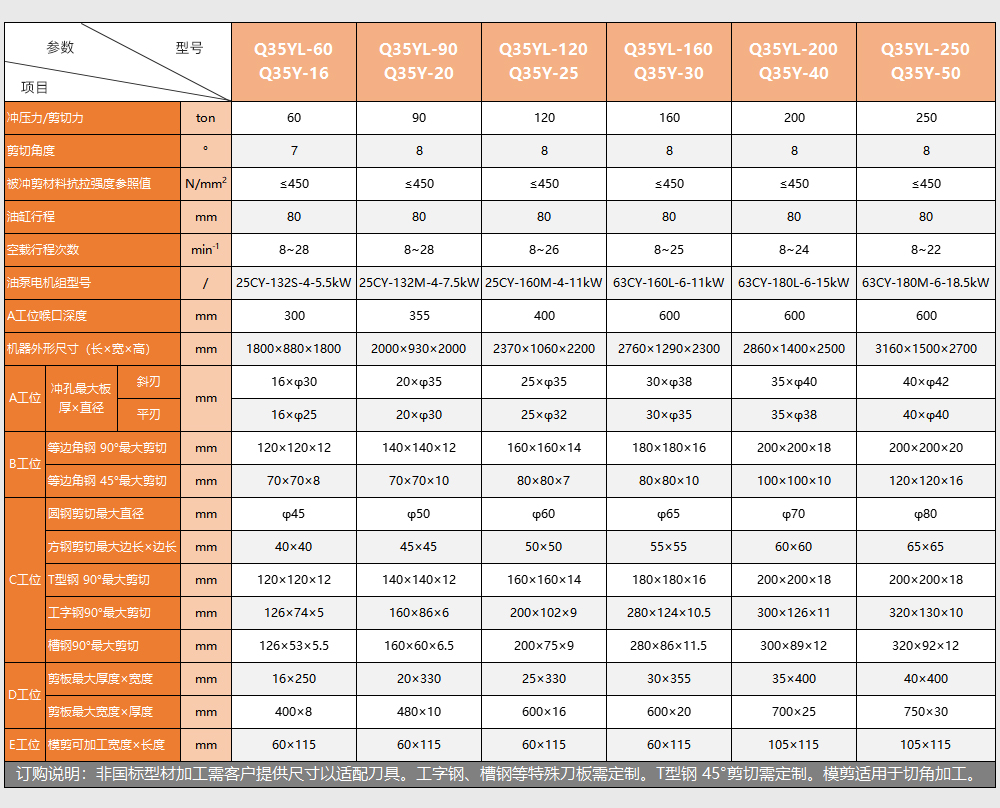

亚联Q35YL系列液压联合冲剪机技术参数多型号对照表

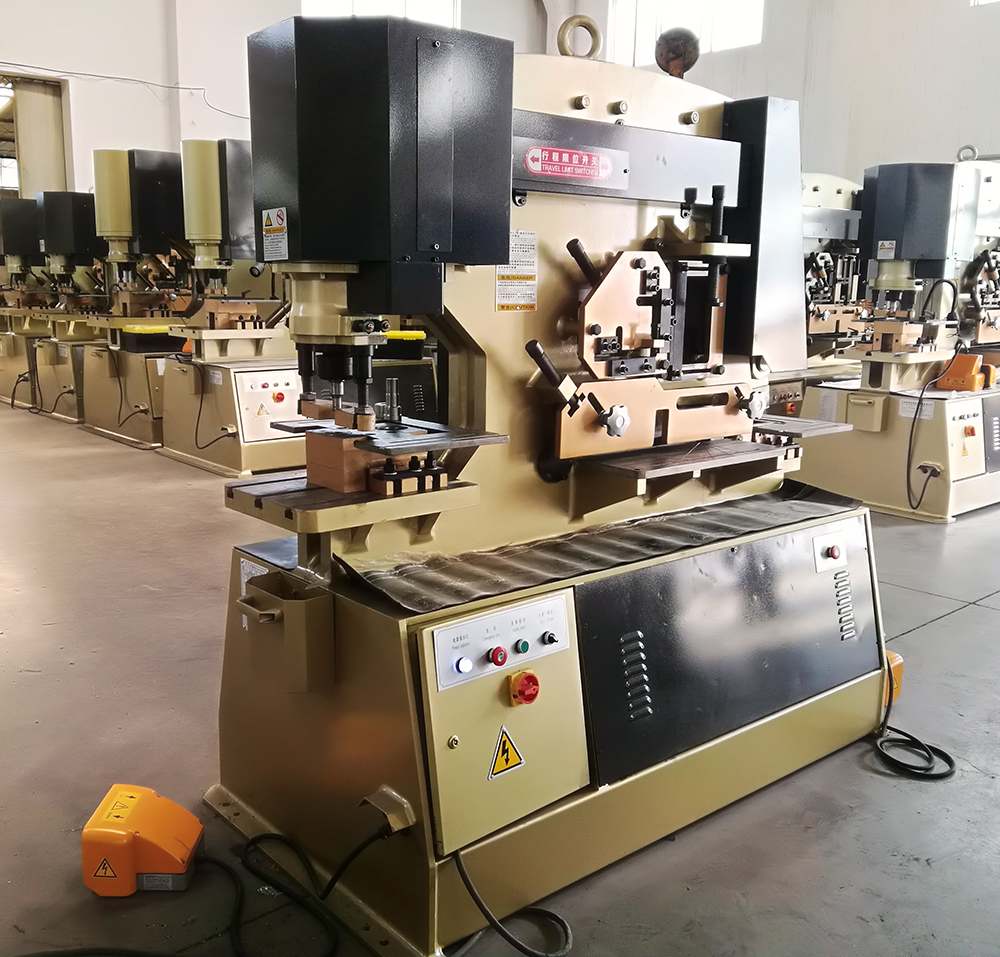

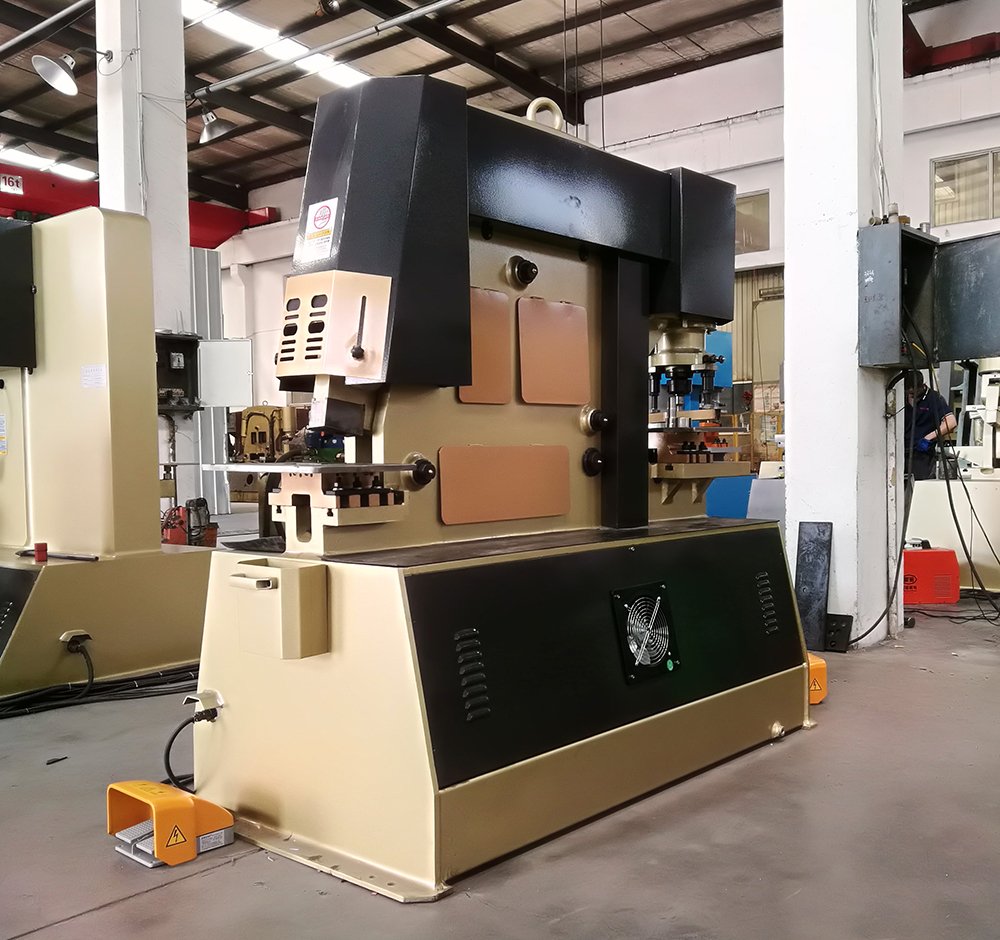

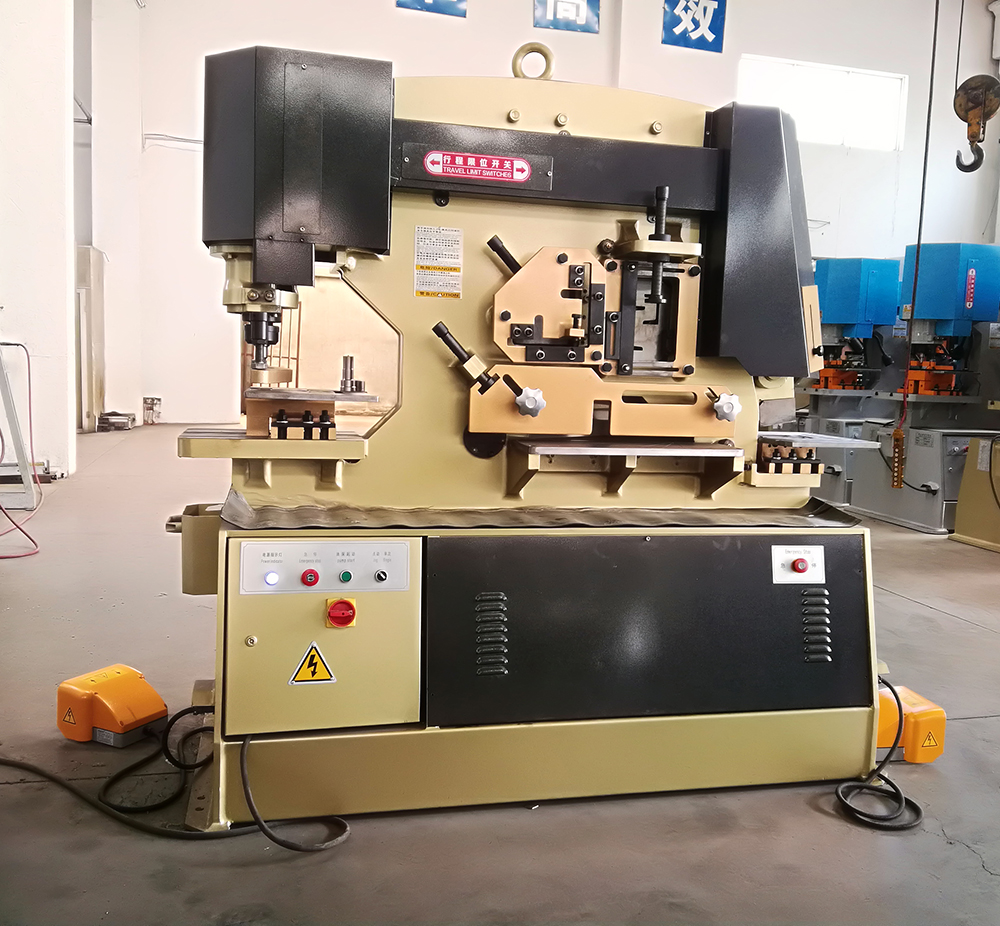

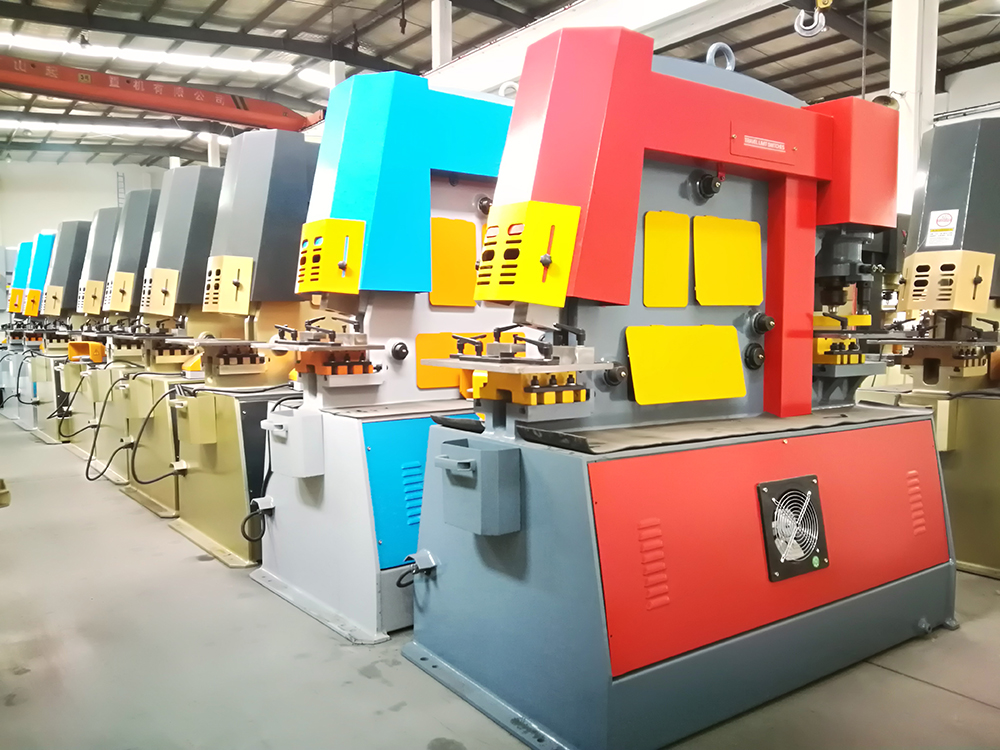

亚联冲剪机Q35YL-90产品实拍

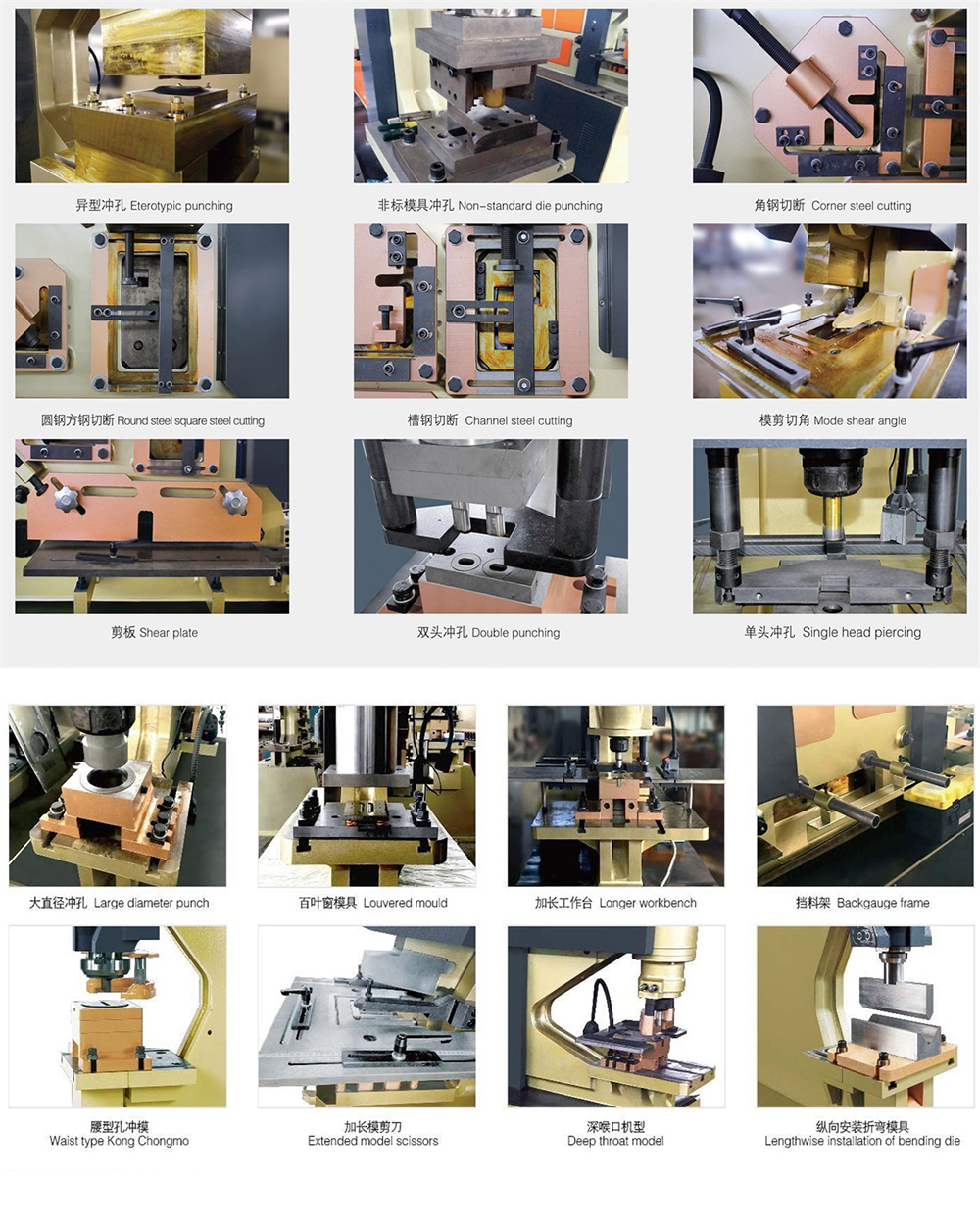

亚联冲剪机产品细节组图:
