Q35YL-200
发布时间：2016-3-2
产品名称：Q35YL-200T亚联多功能液压联合冲剪机
分类属性：双油缸 机械式压料 单泵或双联泵驱动（可选）五工位 多功能
冲剪机概述：
※ 安徽亚联液压冲剪机设计精巧，大、小组件结构尺寸皆在数控加工中心上一次完成，配件互换性强。机架采用优质钢板焊接，去应力处理，足够的强度和刚性保证了冲剪机结构的稳定。
※ 亚联专用金属油漆全方位喷涂，工业风外观。
※ 采用液压传动，噪音小，动力足，超大容量油箱配备风冷散热装置，可满足长时间工作要求。
※ 机械式常规压料装置，调整便捷，简单耐用。也可以选配液压式压料装置。
※ 机器设有A、B、C、D和E五个加工工位，其中A是独立冲压工位，冲压行程自由调节，可满足对被加工工件的冲孔、剪切、折弯和浅拉深压型等基本操作；B、C、D和E是联合剪切工位，选配不同的安徽亚联高品质刀具模具，可对扁钢、平板、方钢、圆棒、角钢、L型钢、T型钢、工字钢、槽钢及Z型钢等主要常见实心型材进行裁断、切边、倒角与模剪等加工工艺要求。
※ 常规喉口深度，可满足大部分产品的加工需求，也可根据客户需求定制加深喉口尺寸，利于更大尺寸工件的加工。
※ 单电机油泵组驱动，双脚踏开关控制为常规配置，自由切换加工工位。也可定制双联泵组驱动，独立分开操作，效率翻倍。
※ 工作台高度采用人体工位设计，操作感舒适。
※ 大台面工作台板，带刻度标尺的T型槽，便于工装模具的自由安装和调整，也便于配套冲压自动化周边设备的安装。

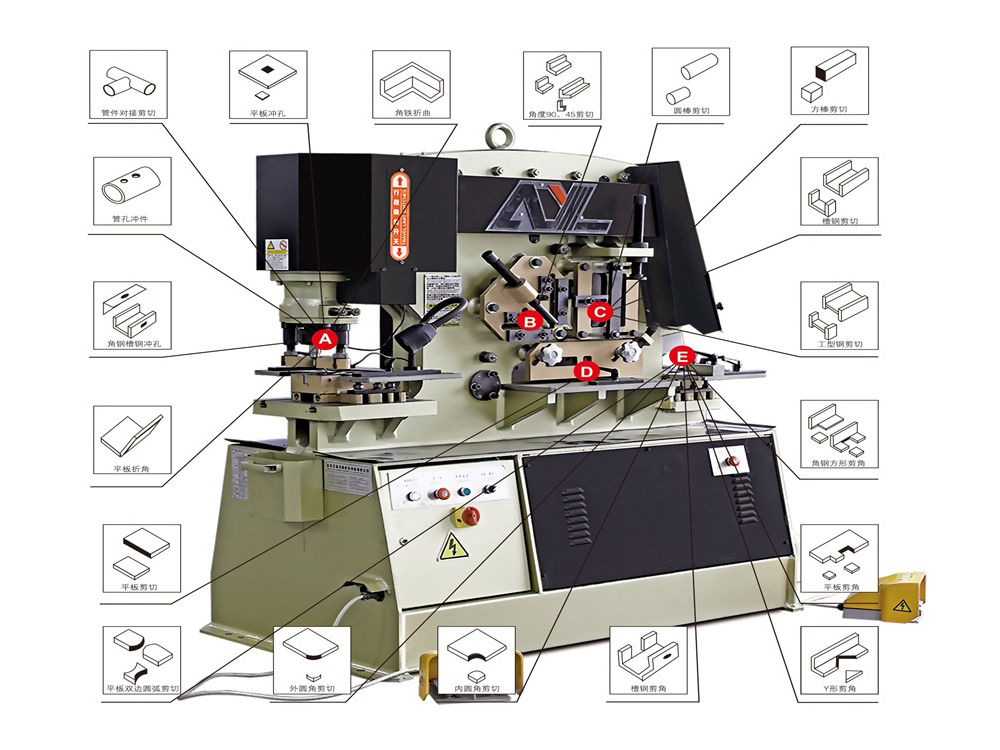

亚联冲剪机结构与功能示意图：
安徽亚联Q35YL系列液压联合冲剪机结构和功能示意图
标注：
A是独立冲压工位，B、C、D、E是联合剪切工位
A冲压工位： 冲孔、折弯、压型专用
B角钢工位： 角钢剪切专用
C型剪工位： 方钢、圆棒、工钢、槽钢多用途剪切专用
D剪板工位： 中厚平板料切断专用
E模剪工位： 切边、倒角、模剪专用
亚联冲剪机Q35YL-200技术参数表：
|
名 称 |
多功能液压联合冲剪机（机械式压料） |
规格型号 |
Q35YL-200 （旧型号Q35Y-40） |
|
生产厂家 |
安徽亚联冲剪机床制造有限公司 |
冲剪机品牌 |
铔联 |
|
主 要 参 数 |
|||
|
项 目 |
单位 |
参 数 |
|
|
冲孔压型工位油缸压力 |
KN |
2040 |
|
|
联合剪切工位油缸压力 |
KN |
1000 |
|
|
剪切角度 |
° |
8 |
|
|
被加工材料抗拉强度参照值 |
N/mm2 |
≤450 |
|
|
油缸最大行程 |
mm |
80 |
|
|
空载行程次数 |
min-1 |
8~24 |
|
|
油泵电机组型号 |
- |
63CY-180L-6-15kW |
|
|
冲压A工位喉口最小深度 |
mm |
600 |
|
|
加 工 能 力 |
|||
|
冲压A工位 |
平刃冲孔最大板厚×直径 |
mm |
35×φ38 |
|
斜刃冲孔最大板厚×直径 |
mm |
35×φ40 |
|
|
角钢B工位 |
等边角钢 90°最大剪切 |
mm |
200×200×18 |
|
等边角钢 45°最大剪切 |
mm |
100×100×10 |
|
|
型剪C工位 |
圆钢剪切最大直径 |
mm |
Φ70 |
|
方钢剪切最大边长×边长 |
mm |
60×60 |
|
|
T型钢 90°最大剪切 |
mm |
200×200×18 |
|
|
工字钢90°最大剪切 |
mm |
300×126×11 |
|
|
槽钢90°最大剪切 |
mm |
300×89×12 |
|
|
剪板D工位 |
剪板最大厚度×宽度 |
mm |
35×400 |
|
剪板最大宽度×厚度 |
mm |
25×700 |
|
|
模剪E工位 |
模剪可加工宽度×长度 |
mm |
105×115 |
|
联合冲剪机外形尺寸（长×宽×高） |
mm |
2860×1400×2500 |
|
|
液压联合冲剪机重量估值 |
kg |
8000 |
|
|
马鞍山联合冲剪机价格 |
YUAN |
/ |
|
|
冲剪机价格和更多参数详情，敬请联系亚联冲剪机生产厂家或当地冲剪机经销商 |
|||

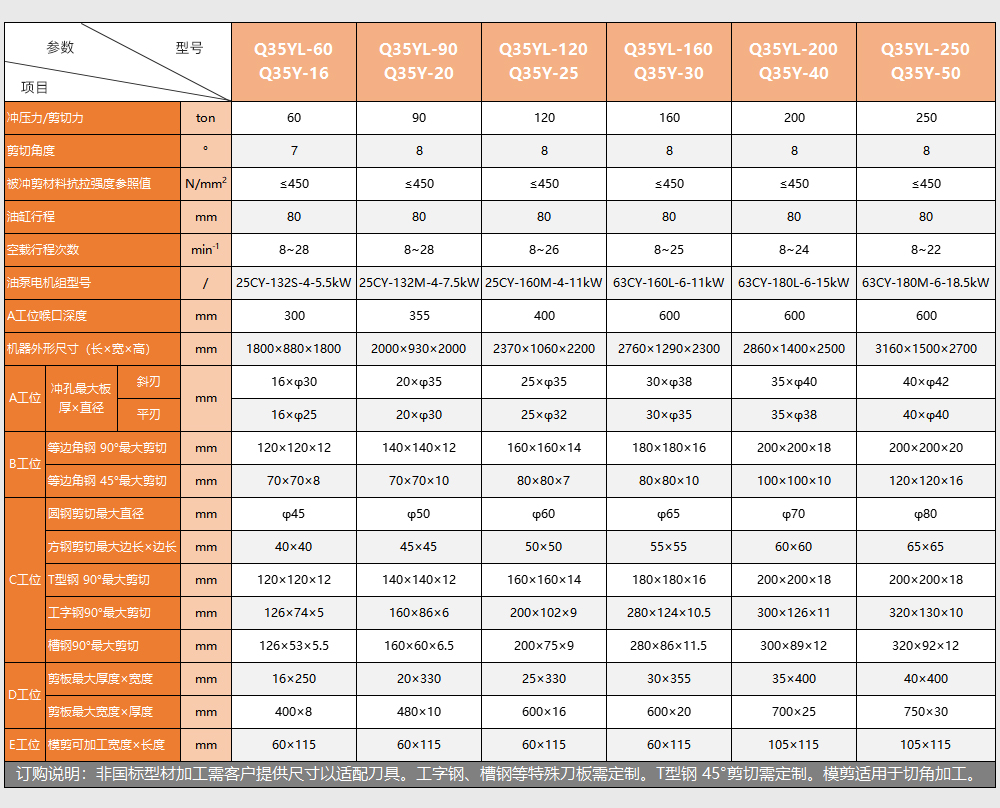

亚联Q35YL系列液压联合冲剪机技术参数多型号对照表
亚联冲剪机Q35YL-200产品实拍

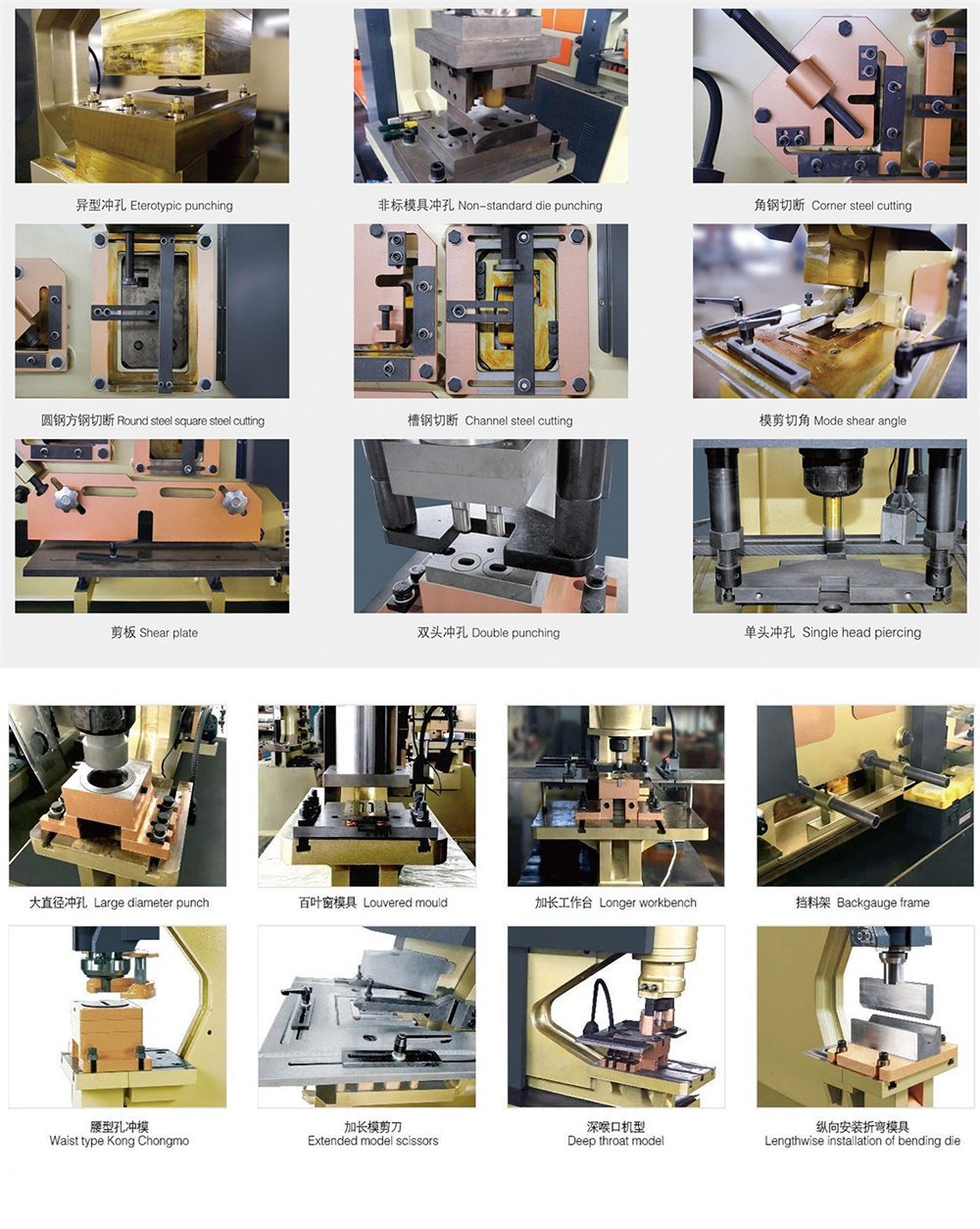

亚联冲剪机产品细节组图
