G46YL-90液压冲孔机

发布时间:2016-3-2


  产品名称:亚联G46YL-90T单工位液压冲孔机

  分类属性:液压冲床 冲孔通用设备 单工位多功能

  冲孔机概述:

  ※ 安徽亚联单工位液压冲孔机设计精巧,大、小组件结构部件皆在数控加工中心上一次完成,配件互换性强。机架采用优质钢板焊接,一体化设计。C型开放机身,去应力处理,足够的强度和刚性保证了冲孔机结构的稳定。

  ※ 亚联专用金属油漆全方位喷涂,工业风外观。

  采用液压传动,噪音小,动力足,超大容量油箱配备风冷散热装置,可满足长时间工作要求。

  ※ 机械式压料与退料合一装置,调整便捷,简单耐用。

  独立冲压工位,冲压行程自由调节,可满足对被加工工件的冲孔、模压和浅拉深成型等基本操作,选配不同的安徽亚联高品质刀具模具,可对中厚度平板、角钢、L型钢、T型钢、工字钢、槽钢及Z型钢等主要常见实心型材进行冲孔、压型、裁断、切边、倒角与模剪等加工工艺要求。

  ※ 单电机油泵组驱动,脚踏开关控制。

  ※ 工作台高度采用人体工位设计,操作感舒适。

  常规喉口深度,可满足大部分产品的加工需求,也可根据客户需求定制加深喉口尺寸,让冲压获得更大空间,利于更大尺寸工件的加工。

  ※ 大台面工作台板,带刻度标尺的T型槽,双位下模座,便于工装模具的自由安装和调整,也便于配套冲压自动化周边设备的安装。


亚联G46YL-90液压冲孔机技术参数

名    称

液压冲孔机

规格型号

G46YL-90 (旧型号J46YL-90)

生产厂家

安徽亚联冲剪机床制造有限公司

冲孔机品牌

铔联

主 要 参 数



单位

参数

冲孔压力

KN

900

被加工材料抗拉强度参照值

N/mm2

≤450

平刃冲孔最大板厚×直径

mm

20×φ30

斜刃冲孔最大板厚×直径

mm

20×φ35

油缸最大行程

mm

80

空载行程次数

min-1

8~27

喉口深度

mm

350

最大装模高度

mm

310

油泵电机组型号

-

25CY-132M-4-7.5kW

冲孔机液压油参考用量

L

220

液压冲孔机外形尺寸(长×宽×高)

mm

1600×800×1800

液压单头冲孔机重量估值

kg

1800

马鞍山冲孔机价格

YUAN

/

订购说明:客户提供板厚尺寸以适配冲模具,冲孔效果更佳。G51YL系列快速液压冲孔机需定制。

冲孔机价格和更多参数详情,敬请联系安徽亚联冲孔机生产厂家或当地亚联冲孔机经销商

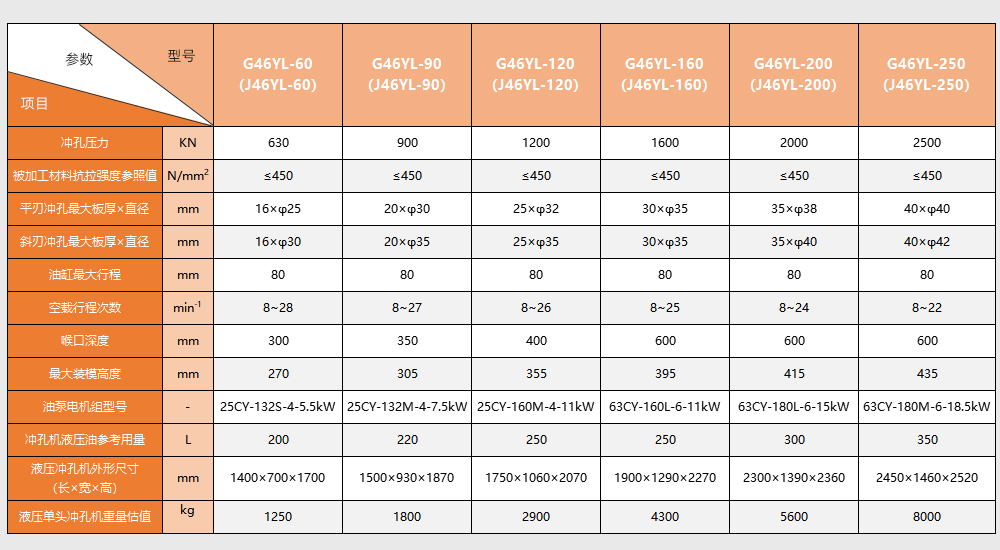

亚联G46YL系列液压联合冲剪机技术参数多型号对照表


亚联冲剪机G46YL-90产品实拍

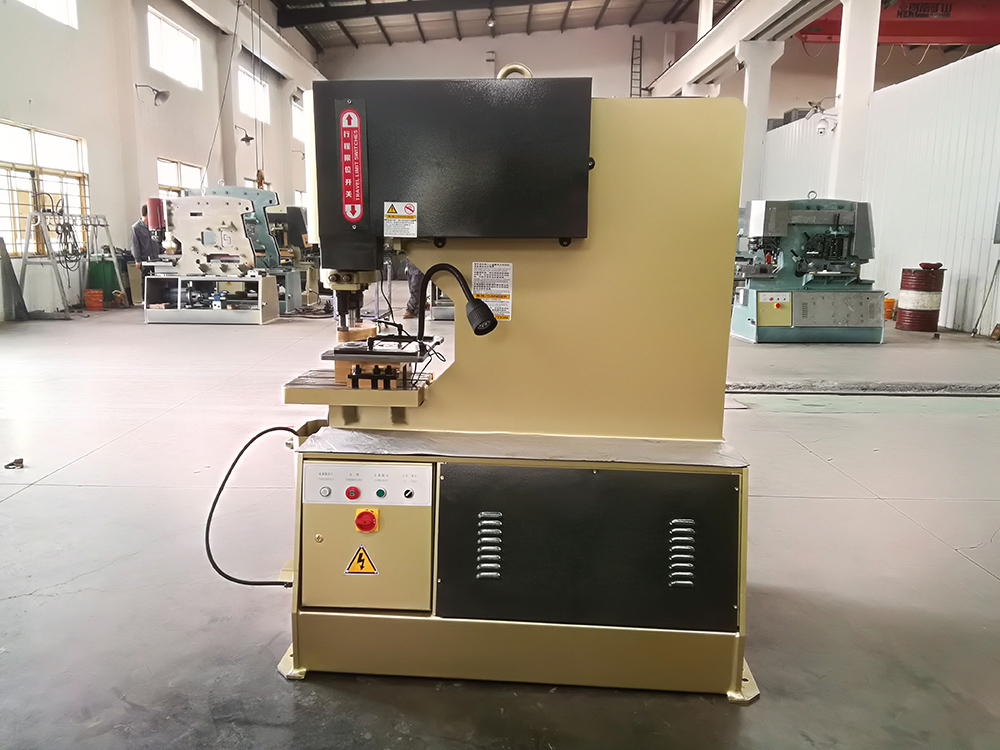

G46YL90单头冲正面图

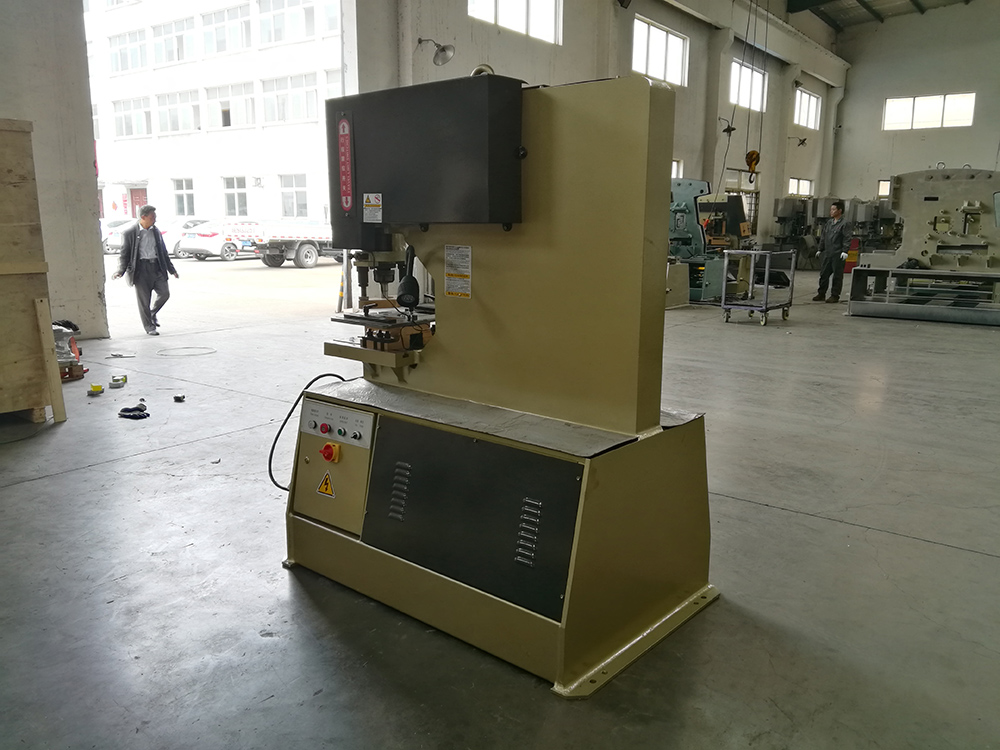

G46YL90单头冲正面45°图

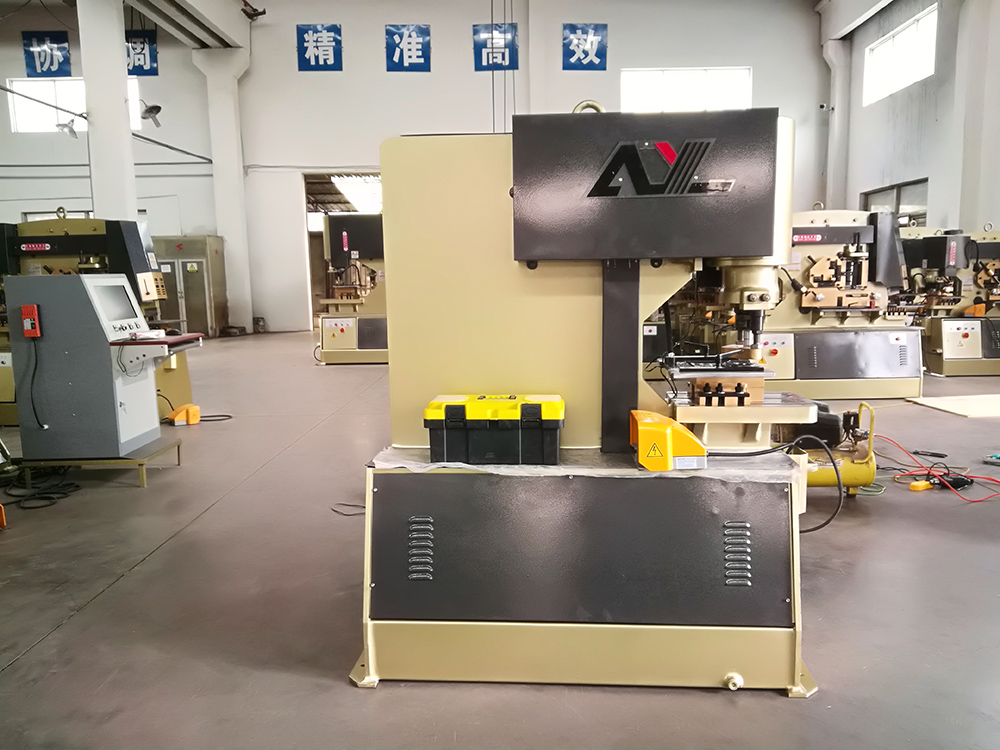

G46YL90单头冲反面图

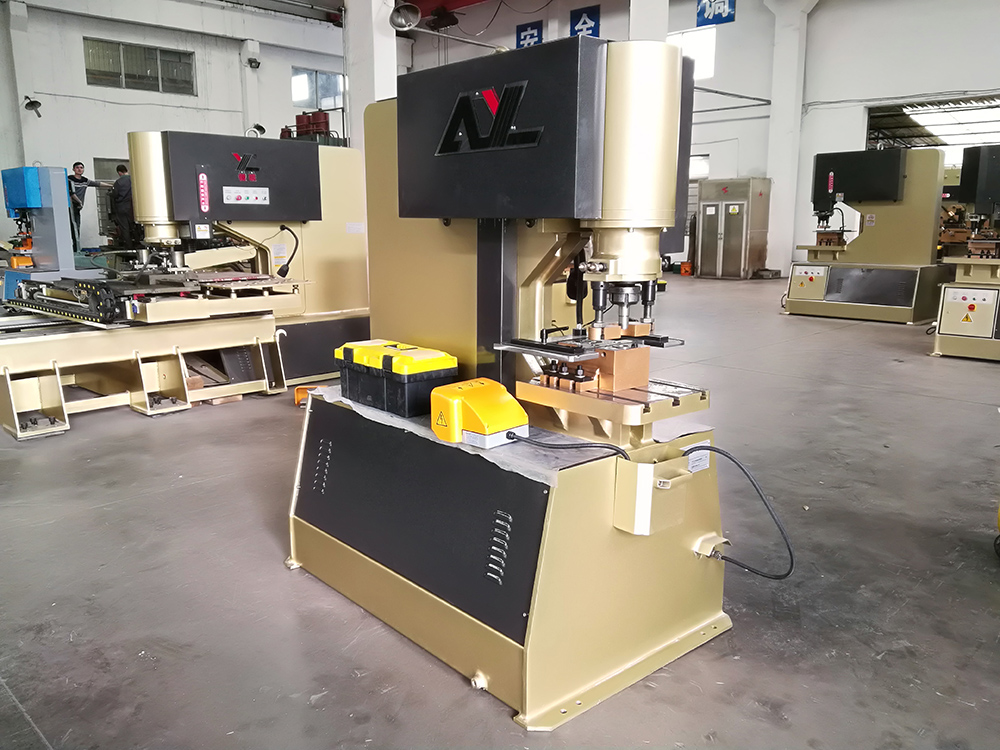

G46YL90单头冲反面45°图
